C-tipe Hopper Lift





Lift tipe C-adalah sejenis lift ember, yang dapat menggabungkan pengangkutan horizontal-vertikal-horizontal. Ini bisa berupa pengumpanan-titik tunggal atau-banyak titik, dan dapat mengangkut berbagai material bubuk dan material granular melalui perangkat pembongkaran untuk menyelesaikan pembongkaran muatan-titik atau multi-titik, yang lebih cocok untuk mengangkut material tidak-kental. Ini memiliki karakteristik tapak kecil, satu mesin untuk pengangkutan dan pengangkatan, kinerja penyegelan yang baik dan tidak ada kerusakan pada material. Bahan hopper elevator bucket tipe C-meliputi hopper plastik yang dimodifikasi, hopper baja karbon, dan hopper baja tahan karat. Kerekan tipe C-ini mengadopsi sambungan flensa eksternal, yang kokoh dan kokoh, dan dapat disesuaikan untuk port pengumpanan ekstra panjang, super tinggi, banyak, dan beberapa port pengosongan. Hopper terbuat dari ABS, baja karbon, dan baja tahan karat. Badan kotaknya terbuat dari pelat baja tahan karat yang tebal, dan sproket rantai dari pabrik besar biasa adalah kerek tipe C-tugas berat.





1. Berbagai macam promosi. Lift bucket memiliki persyaratan yang lebih sedikit pada jenis, karakteristik, dan gumpalan material. Tidak hanya dapat mengangkat material bubuk, granular dan blok, tetapi juga mengangkat material dengan tingkat abrasif yang tinggi. Bahan dan suhu Kurang dari atau sama dengan 250 derajat.

2. Kapasitas pengangkutan yang besar. Rangkaian elevator bucket ini memiliki spesifikasi lebih dari Z15-Z800. Kisaran angkat adalah 10-800m3/jam.

3. Konsumsi energi berkendara yang rendah. Lift jenis ini mengadopsi aliran masuk, pelepasan yang disebabkan oleh gravitasi, dan mengadopsi transportasi hopper berkapasitas besar yang tersusun padat, dengan kecepatan rantai sedang dan kapasitas angkat besar. Saat material diangkat, hampir tidak ada fenomena pengembalian material, sehingga konsumsi energi penggeraknya rendah, dan perhitungan teoritis daya poros 25% -35% lebih rendah dibandingkan dengan chain hoist.

4. Umur panjang. Pengumpanan elevator mengadopsi tipe aliran masuk, dan hanya ada sedikit ekstrusi dan benturan antar material. Desain mesin ini memastikan bahwa material tidak akan ditarik selama pengumpanan, pengangkatan, dan pembongkaran, sehingga mengurangi keausan. Rantai konveyor mengadopsi rantai-tipe-tahan aus berkekuatan tinggi-yang memperpanjang masa pakai rantai dan bucket rantai. Menurut praktik jangka panjang-produk serupa di dalam dan luar negeri, masa pakai rantai konveyor ditampilkan.

5. Ketinggian pengangkatannya tinggi. Kecepatan rantai dari rangkaian kerekan ini adalah sedang, pengoperasiannya stabil, dan digunakan jenis rantai-rantai tahan aus-kekuatan tinggi.

Dengan demikian ketinggian angkat yang tinggi (hingga 40-50m) dapat dicapai.

6. Kinerja penyegelan yang baik dan lebih sedikit pencemaran lingkungan.

7. Keandalan pengoperasian yang baik. Prinsip desain canggih memastikan keandalan pengoperasian seluruh alat berat.

8. Mudah dioperasikan dan dirawat, dengan sedikit komponen yang aus.

9. Ukuran mekanisnya kecil. Dibandingkan dengan hoist lain dengan kapasitas angkat yang sama, ukuran mekanis hoist ini lebih kecil.

10. Presisi struktural yang tinggi. Casingnya dilipat dan dilas, casingnya memiliki kekakuan yang baik dan tampilan yang cantik.





Pelompat:Untuk memenuhi kebutuhan pelanggan, tersedia berbagai macam bahan seperti nilon, ABS, PP, baja tahan karat 304, baja tahan karat 316L, baja tahan karat 310, baja karbon, dll.

Rantai:Dengan menggunakan rantai merek terkenal dalam negeri, rantai konveyor mekanis konveyor bucket putar kami mengadopsi rantai konveyor roller pelumasan mandiri dengan pitch besar. Oleh karena itu, kehilangan gesekan pada rantai yang digunakan berkurang, masa pakai rantai diperpanjang, dan biaya pemeliharaan dan penggantian berkurang.

Casis:Seluruh mesin dapat dibuat dari penyemprotan elektrostatik pelat dingin baja karbon atau struktur baja tahan karat

Tipe penyampaian:Konveyor ember putar mengangkut material dalam wadah tertutup, dan mengangkut material melalui hopper yang digantung pada rantai. Desain modular dapat mewujudkan berbagai konfigurasi dan dapat dikombinasikan secara horizontal, vertikal, dan horizontal. Tipe Z-, tipe C-, tipe E-, tipe L-, tipe R-juga dapat berupa pengumpanan multi-titik, bongkar muat multi-titik, seluruh mesin tersegel sepenuhnya, tidak ada polusi, tidak ada kebocoran, komposisi rapi dan bersih, dan fleksibel, dapat digunakan di ruang kecil. Pengangkutan dilakukan secara vertikal dan horizontal di dalam, membuat mesin pengangkut mudah dipasang dan dimodifikasi.





Model/ parameter			CHZD-3	CHZD-6	CHZD-10	CHZD-15	CHZD-20	CHZD-25	CHZD-30	CHZD-35
Volume pengiriman	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
Pelompat	Dou Rong	L	3	6	10	15	20	25	30	35
	lebar ember	mm	370	470	870	500	560	690	815	940
	Jarak ember	mm	228.6			330
Rantai	melempar	mm	38.1			66
	Jumlah batang		2
	Beban pemutusan rantai tunggal (kN) (minimum)		37.6			90
Sproket	jumlah gigi	-	26			22
	Diameter lapangan	mm	316.09			463.76
Kecepatan lari hopper		m/s	Kurang dari atau sama dengan 0,3				Kurang dari atau sama dengan 0,25
Kecepatan poros penggerak		putaran/menit	Kurang dari atau sama dengan 0,3
ketinggian angkat maksimum		m	Kurang dari atau sama dengan 45
Jarak pengangkutan horizontal maksimum		m	Kurang dari atau sama dengan 100
kekuatan total		kW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30



Catatan:

1. Volume ember dalam tabel adalah volume ember yang dihitung, dan volume pengangkutan dihitung berdasarkan faktor pengisian 0,6.

2. Hopper: hopper ABS food grade/hopper baja tahan karat/hopper baja karbon





Pemasangan-sisi kiri: Menghadap port pengumpan, daya unit penggerak berada di sisi kiri casing.

Dipasang-kanan: Menghadap port pengumpan, daya unit penggerak berada di sisi kanan casing.

Perangkat atas - dilengkapi dengan sproket atas, poros utama, dan port pelepasan.

Bagian tengah - Bagian tengah meliputi: bagian tengah bagian pertama, bagian tengah standar, bagian tengah dengan pintu inspeksi, dan bagian tengah non-standar.

Perangkat yang lebih rendah - dipasang dengan sproket bawah, poros ekor dan perangkat penegang, dll. (sakelar level material, sakelar kecepatan yang ditentukan pengguna-).





Perangkat ini dapat digunakan di berbagai lingkungan yang memerlukan penanganan yang hati-hati. Pemberian pakan tipe Z-, pemberian pakan tipe C-, pemberian pakan campuran Z-C dan pemberian pakan multi-titik, pembongkaran multi-titik, dan kesempatan lainnya. Saat ini, sebagian besar digunakan untuk pengumpanan mesin penimbangan dan pengepakan, pengumpan dan-pemilihan ulang mesin penyortiran warna, sirkulasi tiga dimensi bongkar muat jalur produksi otomatis, dan pengumpanan multi-titik pada sistem penimbangan dan pengelompokan otomatis.











Cocok untuk industri makanan hewan, industri makanan kembung, industri pakan, industri permen, industri buah kering dan segar, industri kosmetik, industri makanan kesehatan, industri pengolahan finishing biji-bijian, industri manufaktur metalurgi, industri kimia dan farmasi, industri perangkat keras dan bahan listrik, industri militer dan sebagainya.



Bahan angkat lift hopper tipe C-

Industri makanan: biskuit, permen karet, marshmallow, roti kukus kecil, pancake, sari ayam, keripik kentang, bihun, pangsit, kacang tanah, biji melon, pistachio, nasi, dll.

Industri kimia: butiran plastik, karbon aktif, pengawet, bahan tambahan, pupuk, dll.

Industri farmasi: kapsul, tablet, pil, dll.

Industri perangkat keras: sekrup, mur, perlengkapan logam, dll.







1) Inspektur harus memahami parameter kinerja peralatan kerekan.

2) Persiapan sebelum pengumpan bongkar muat multi-titik.

1. Periksa apakah-sakelar transfer di lokasi dialihkan ke "kendali jarak jauh" (-mulai dan penghentian di lokasi harus dialihkan ke "kontrol sisi mesin").

2. Pastikan tidak ada air, setrika, dan serba-serbi lainnya di dalam pengangkat ember, dan tutup pintu lubang got.

3. Periksa apakah kondisi pelumasan setiap bagian pelumas baik, dan apakah level oli peredam normal.

4. Pastikan tegangan rantai pengangkat (pita) sudah sesuai.

5. Periksa apakah tutup pelindung setiap bagian dalam kondisi baik.

6. Periksa apakah peredam, kopling hidrolik, dan setiap bantalan transmisi kekurangan oli dan apakah oli sudah rusak. Kerusakan yang terjadi harus diperbaiki atau diganti tepat pada waktunya.

7. Periksa apakah perangkat backstop dalam kondisi baik dan apakah perangkat putaran lambat telah dilepaskan.

8. Pelumasan pengumpan baja tahan karat garam industri berbentuk Z-sangat penting. Atau bisa dikatakan begini, pelumasan pada mesin apa pun itu penting, tetapi sistem pelumasan setiap mesin berbeda. Berkenaan dengan pelumasan suatu peralatan, perlu diketahui bahwa kekentalan minyak pelumas merupakan ukuran sulitnya minyak pelumas mengalir. indeks.

3) Mulai dari kerekan

1. Sebelum memulai, beri tahu teknisi listrik untuk memeriksa apakah sakelar,-pemutus sirkuit tegangan rendah, kontaktor AC, dan relai termal pada kabinet sakelar listrik pada alat pengangkat yang akan dibuka berada dalam kondisi kerja yang baik; pada saat yang sama, berhati-hatilah untuk tidak membuka kunci sesuka hati.

2. Sebelum memulai pengumpan bongkar muat multi-titik yang disesuaikan, bel harus dibunyikan untuk memastikan bahwa peralatan telah dihidupkan.

3. Jalankan perangkat seret lambat untuk memeriksa apakah arahnya sudah benar.

4. Nyalakan perangkat tarik lambat, dan periksa apakah rantai pengangkat (termasuk rantai pelat, rantai, dll.) dan sabuk menyimpang melalui tampilan deviasi. Jika terjadi penyimpangan, setel alat penegang sehingga sabuk dan rantai berada pada posisi tengah, kemudian kunci alat penegang setelah penyetelan.

5. Tekan tombol motor utama untuk mengamati apakah arahnya sudah benar.

6. Nyalakan motor utama dan amati pengoperasian elevator tipe Z-untuk pengumpanan garam industri multi-titik. Operator-di lokasi dapat meninggalkan sakelar kontrol-di lokasi setelah mengonfirmasi bahwa kerekan telah dimulai secara normal.





1. Sabuk hopper tergelincir.

Sesuaikan roda tangan telepon rumah dan kencangkan sabuk hopper.

2. Bantalannya berdebu dan pelumasannya buruk.

Bersihkan bantalan dan tambahkan gemuk baru.

3. Sabuk transmisi tergelincir atau lepas, atau perangkat transmisi rusak.

Kencangkan sabuk penggerak untuk menghilangkan kesalahan perangkat transmisi.

4. Sekrup hopper kendor atau lepas, dan hopper bergerak atau terlepas. Berhenti untuk pemeriksaan, kencangkan sekrup hopper, dan sesuaikan posisi hopper.





1. Lift bucket tipe Z-granular dikelola oleh orang khusus, dan sakelar daya diperiksa secara berkala.

2. Untuk meningkatkan keamanan penggunaan, hoist perlu memasang hoist limiter dan travel limiter. Biarkan katrol terangkat sejauh mungkin dari gulungan.

3. 300mm dapat menghentikan kerekan secara otomatis, dan juga dapat melakukan uji coba pengangkatan.

3. Kerekan harus memiliki tanda beban, dan beban tidak boleh kelebihan beban saat mengangkat dan menurunkan.

4. Setelah hoist mulai mengalirkan listrik, periksa kondisi kerja hoist limiter, travel limiter dan interlock switch untuk melihat apakah semuanya normal.

5. Sebelum diangkat atau mendarat, mobil baru dapat dikendarai setelah bel berbunyi.

6. Konveyor pengumpan pelet industri tidak diperbolehkan membawa orang naik turun.

7. Setelah pekerjaan selesai, pelat gantung elevator hopper tipe partikel C-harus jatuh ke tanah, kemudian memutus aliran listrik, dan menutup pintu pagar pembatas atas dan bawah.

8. Selalu menjaga kebersihan lingkungan sekitar elevator hopper tipe partikel C-.





Nama bagian pelumas	Bahan pelumas	Siklus Pelumasan	Metode pelumasan
Bantalan	Gemuk Tahan Air	200 jam	dengan pelumas
Penghalang	Gemuk Tahan Air	50 jam	dengan pelumas
Baut Ketegangan	Gemuk Tahan Air	500 jam	mengolesi
Peredam kecepatan	Sesuai dengan spesifikasi peredam yang dilengkapi	6 bulan	menuangkan
Motor listrik	Gemuk Tahan Air	6 bulan	menuangkan





Layanan Pra{0}}Penjualan:

• Pandu pelanggan untuk memilih model peralatan yang sesuai.
• Kirim tenaga teknik dan teknis ke lokasi produksi tepat waktu untuk merencanakan lokasi bagi pelanggan, merancang proses dan solusi yang masuk akal.
• Kami dapat merancang dan memproduksi produk sesuai dengan kebutuhan khusus pelanggan untuk memenuhi kebutuhan investor yang berbeda



Layanan Penjualan:

• Pemeriksaan ketat terhadap produk sebelum meninggalkan pabrik
• Dikirim sesuai kontrak



Layanan-purna jual:

• Masa garansi utama peralatan yang dijual oleh perusahaan kami adalah satu tahun (kecuali kegagalan atau kerusakan yang disebabkan oleh faktor manusia, faktor bahan bakar atau fenomena alam yang tidak dapat ditolak, dan bagian yang rentan tidak tercakup dalam garansi: injektor bahan bakar, kepala pompa, mata fotosensitif, dll.).
• Jika kegagalan peralatan disebabkan oleh faktor manusia, maka biaya akan dikenakan sesuai harga pabrik.
• Setelah menerima pemberitahuan garansi, balas dalam waktu 2 jam. 24 jam panduan teknis untuk menyelesaikan masalah.

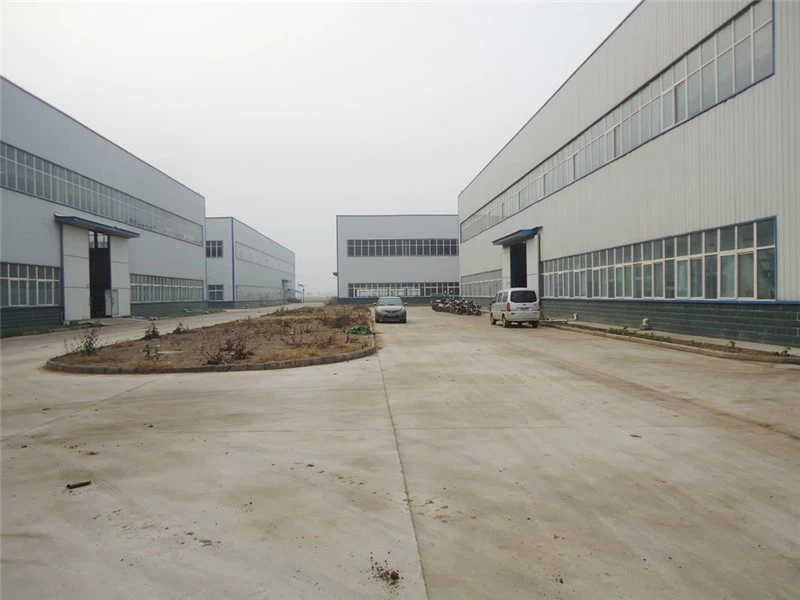

Zhengzhou Odifei Machinery Equipment Co., Ltd. telah berfokus pada pengangkutan peralatan selama 17 tahun. Bisnis utamanya adalah: lift vertikal getaran spiral, pengumpan slat, konveyor pelat rantai, konveyor slat, konveyor pengikis, konveyor sabuk sudut besar, konveyor konveyor sekrup, konveyor ember rantai, lift ember sabuk TD, lift ember rantai cincin TH, lift ember NE, lift ember NSE dan berbagai macam lift ember lainnya. Konveyor sabuk TD75 (atau konveyor sabuk), konveyor bergerak, konveyor sabuk dengan rusuk sudut kemiringan besar; konveyor sekrup, konveyor sekrup tanpa poros; konveyor pelat rantai ringan, sedang dan berat; mesin konveyor rantai ember, SCD melalui konveyor klinker; mixer poros ganda horizontal; pengumpan piring ringan, sedang dan berat; Pengumpan getaran motor GZG; layar trommel, layar trommel tanpa poros;

Pada tahun 2010, tim R&D perusahaan kami memasuki industri daur ulang sumber daya, dan secara berturut-turut mengembangkan konveyor bersisik pengolahan limbah domestik, penyaringan limbah domestik dan penyortiran saringan trommel tanpa poros, pengumpan slat limbah konstruksi, dan konveyor skrap bersisik tungku busur listrik, yang tidak hanya menciptakan Ini juga menciptakan manfaat sosial dan lingkungan yang obyektif, dan merupakan bagian tak terpisahkan dari rantai industri daur ulang sumber daya.

Zhengzhou Odifei Machinery Equipment Co., Ltd. terus melakukan inovasi teknologi dalam semangat keunggulan, dan telah mengembangkan beberapa produk baru yang praktis. Produk ini memiliki desain yang canggih, produksi yang baik, kinerja yang andal, memiliki tingkat mahir internasional, terjual dengan baik di dalam dan luar negeri, dan bertujuan untuk menjadi pemimpin industri!





T: Lift bucket terdiri dari beberapa komponen

A: Hopper: dipasang pada pita (atau rantai traksi), ada tiga jenis

Ember dalam - cocok untuk material lepas;

Bahan ember dangkal - dengan viskositas tinggi;

Ember segitiga - bahan berat dan menggumpal

Shell: Transmisi dan penghenti bawaan.

Badan: Pelat baja tipis dilas menjadi cangkang persegi, dan pemasangannya menyimpang.

Bawah: Pasang perangkat penegang.



T: Ada beberapa jenis elevator bucket

A: 1. Menurut bentuk tata letaknya: dapat dibagi menjadi tipe vertikal dan tipe miring

2. Menurut metode pelepasan yang berbeda: dapat dibagi menjadi sentrifugal, gravitasi dan hibrida.

3. Menurut metode pengisian yang berbeda: dapat dibagi menjadi tipe penggalian dan tipe injeksi.

4. Menurut struktur hopper: dapat dibagi menjadi ember dangkal, ember dalam, dan ember segitiga.

5. Menurut komponen traksi yang berbeda: dapat dibagi menjadi pita dan rantai baja.



T: Apa prinsip kerja lift ember?

A: Prinsip kerja pengangkutan elevator ember adalah sebagai berikut: hopper mengambil material dari penyimpanan di bawah, mengangkatnya ke atas dengan sabuk atau rantai konveyor, turun setelah melewati roda atas, dan elevator ember membuang material ke dalam slot yang diterima. Sabuk penggerak elevator ember yang digerakkan oleh sabuk-umumnya menggunakan sabuk karet, yang dipasang pada drum penggerak bawah atau atas serta drum pengarah atas dan bawah. Lift bucket yang digerakkan oleh rantai-umumnya dilengkapi dengan dua rantai transmisi paralel, dengan sepasang sproket transmisi di bagian atas atau bawah, dan sepasang sproket pengarah di bagian bawah atau atas. Bucket elevator umumnya dilengkapi dengan casing untuk mencegah debu beterbangan di dalam bucket elevator.



T: Apa kelebihan dan kekurangan elevator bucket?

J: Keuntungan:

1. Strukturnya sederhana, ukuran lateralnya kecil, dan luas lantainya kecil.

2. Ketinggian pengangkatannya besar, kapasitas pengangkutannya baik, badannya tertutup sepenuhnya, dan pencemaran lingkungannya kecil.

3. Konsumsi daya rendah.

Kekurangan:

1. Mudah untuk diblokir saat kelebihan beban, dan hopper mudah dipakai.

2. Hanya cocok untuk mengangkut kargo curah berbentuk bubuk, granular, dan-ukuran kecil dan menengah, seperti biji-bijian, batu bara, pasir, dll.

3. Barang tidak dapat diangkut secara horizontal.



T: Apakah Anda pabrik atau perusahaan dagang? Saat membangun aLift hopper tipe C-, Bahan apa lagi yang cocok untuk elevator ember?

A: Kami adalah pabrik, didirikan pada tahun 2007, yang mengkhususkan diri dalam pembuatan kerekan getaran vertikal, elevator getaran vertikal, elevator bucket, konveyor sabuk, konveyor timbangan, konveyor sekrup, dll. Lift ember dapat digunakan dalam industri kimia, industri keramik, industri makanan, industri metalurgi, dll.



T: Bagaimana dengan suku cadangnya?

A: Kami selalu menyediakan suku cadang dengan harga biaya dan memberi Anda daftar suku cadang saat Anda membeli mesin.



T: Apakah Anda akan menguji elevator hopper tipe C-sebelum pengiriman?

A: Ya, kami akan menguji setiap mesin dan jalur produksi sebelum pengiriman, dan mengirimkan video yang berfungsi kepada Anda. Anda juga dapat memeriksa dengan kami sebelum pengiriman.











Sasis: Sasis semi-sasis tertutup - sasis tahan debu-sasis kedap udara - sasis baja tahan karat - sasis penyemprotan baja karbon.

Hopper: hopper baja tahan karat - hopper baja karbon - hopper plastik food grade.

Penggerak: Peredam-tahan ledakan, peredam biasa.

Sproket: Sproket baja paduan-sproket baja tahan karat.

Rantai: Rantai baja paduan - rantai baja tahan karat.

Kontrol: Mulai dan berhenti manual, mulai dan berhenti otomatis, kontrol konversi frekuensi.

Lainnya: Seluruh alat berat-tahan ledakan, dilengkapi-sistem ventilasi paksa, sistem pembersihan hopper otomatis, sistem pengisian bahan bakar otomatis.





1. Bentuk bahan: apakah bahannya berbentuk bubuk atau butiran atau balok kecil.

2. Sifat fisik bahan: apakah bahan tersebut mempunyai adsorpsi atau viskositas, dan apakah mengandung air.

3. Proporsi material: Umumnya, parameter elevator bucket dirancang dan dihitung untuk material dengan berat jenis curah di bawah 1,6. Jika berat jenis material terlalu besar, gaya traksi dan kekuatan tarik bagian transmisi perlu dihitung.

4. Volume pengiriman per satuan waktu.



Jika Anda tertarik dengan lift hopper tipe C-, silakan hubungi kami dalam 24 jam!
